產品介紹：

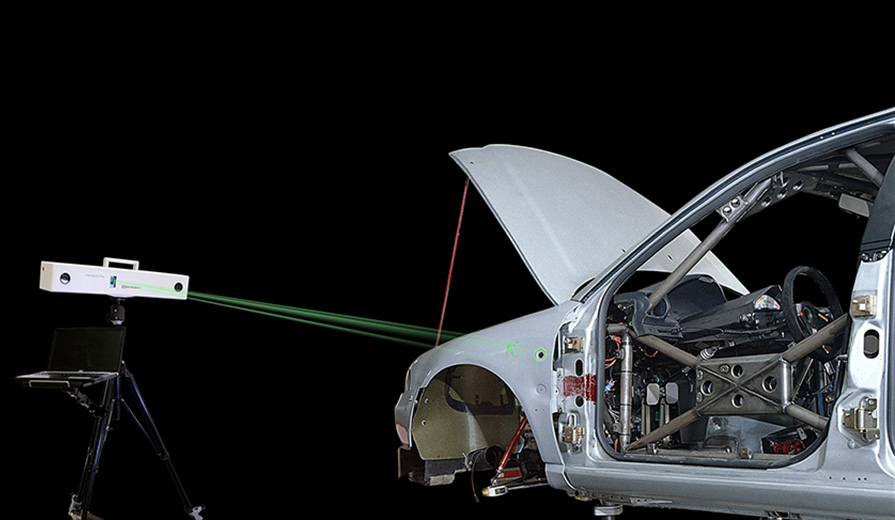

Werklicht Pro 是一套來自德國EXTEND3D公司的智能3D增強現實激光投影系統。這個互動的設備可以認知工件的3D位置，并投影工作指示到工件表面。Werklicht Pro可以用于展示點，線以及輪廓。

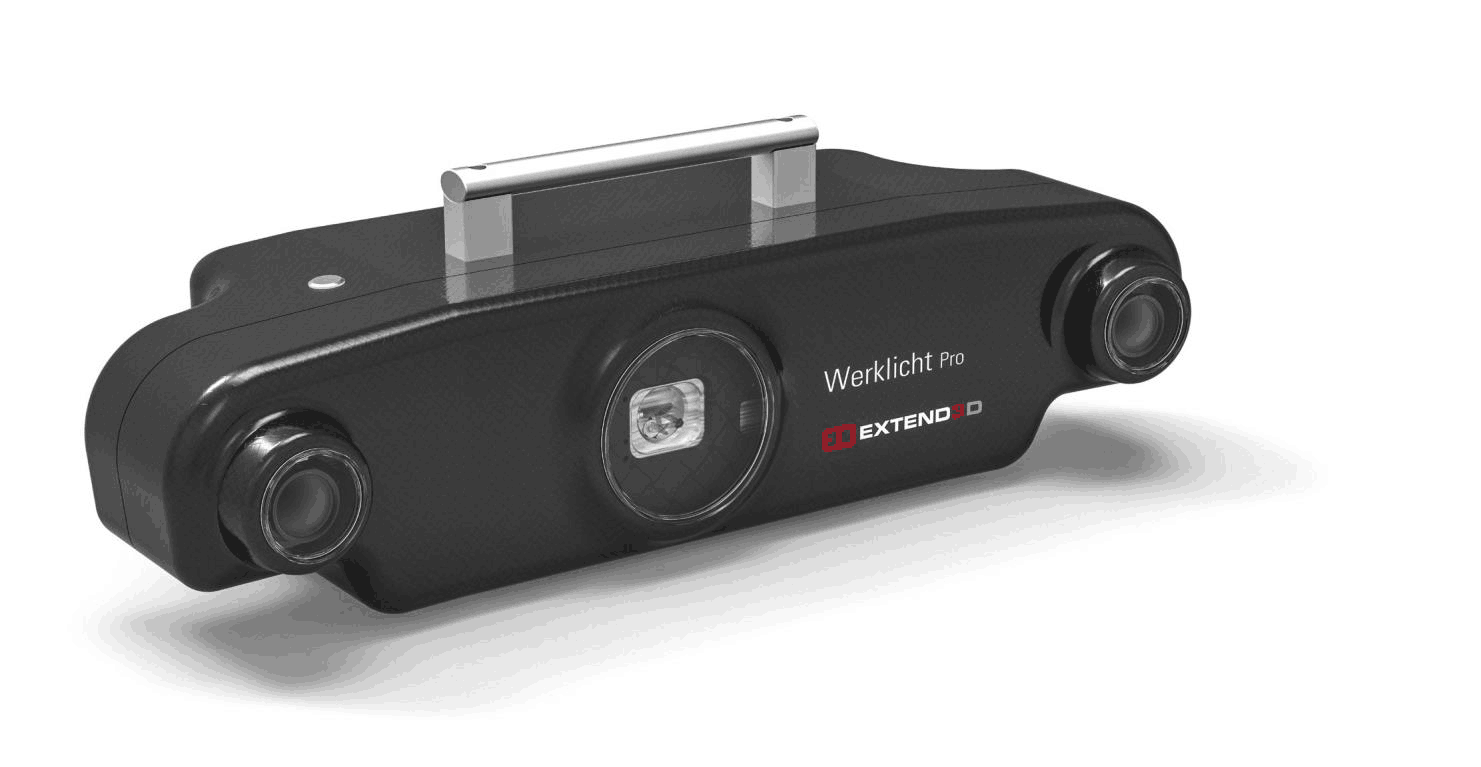

硬件方面，該系統集成了一個2M等級工業激光投影器，兩個一千萬像素工業相機和一個智能3D傳感器。兩個工業相機可以準確的識別投影對象的3D外形與尺寸。軟件部分是系統的核心，通過該軟件可以將3D數模與實際工件相結合。該軟件支持所有CAD文件格式，并可根據加工類型或加工順序智能安排投影步驟。

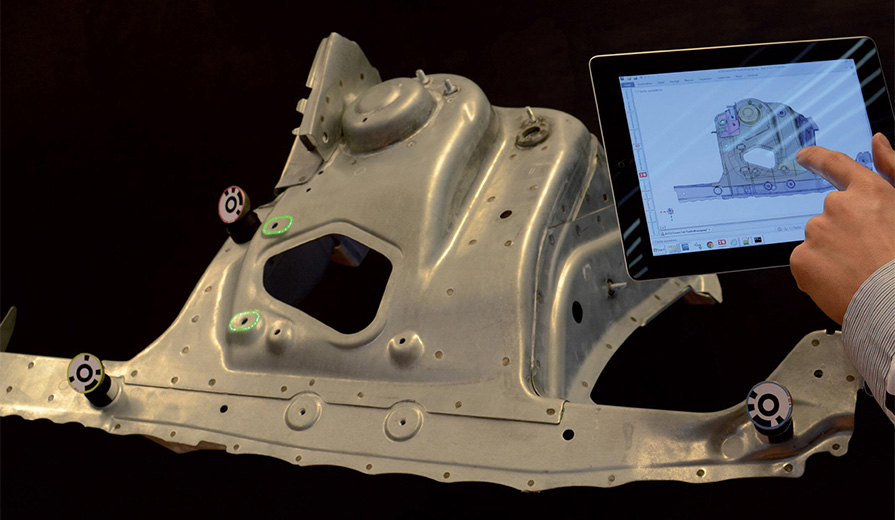

系統的設置非常簡單，首先將需要用到的3D CAD數模導入到軟件中，然后將標靶布置在工件上以建立工件的坐標系，之后系統會將已儲存的CAD數據與真實工件進行自動校準并建立相互關系。校準完成后就可以開始投影了。通常情況下系統的設置時間不會超過10分鐘。
產品優勢：
Werklicht Pro采用動態追蹤系統，工件的移動會被光學攝影系統自動識別并且投影會重新自動對齊。得益于系統本身的高靈活性以及IP54防水防塵等級使得系統可以在車間及工業生產環境中直接使用。
| 數據準備： | 數字化模板： | 質量保證： | 文檔匯編： |
| • 準備時間短 | • 不再需要傳統模板 | • 可視化 | • 文檔自動生成 |
| • 直觀的操作 | • 最多可減少80%工作時間 | • 自動化 | • 圖片 |
| • 支持所有CAD格式 | • 可靠 | • XLS表格 |
技術參數：
Werklicht Pro XL |
|
尺寸 |
900x260x216mm |
重量 |
10.7kg |
垂直投射精度 |
±0.1mm/m |
傳感系統 |
2x5或10百萬像素 |
工作距離 |
6m(定制最大12m) |
高精度標記 |
是 |
入射角度范圍 |
60°到80° |
激光標準版 |
5mW，二級激光 |
激光高功率版 |
10到50mW，三級激光 |
數據接口 |
TCP/IP |
防護等級 |
IP54或IP65 |
電源 |
110/220-240V |
激光顏色 |
綠色或紅色 |
